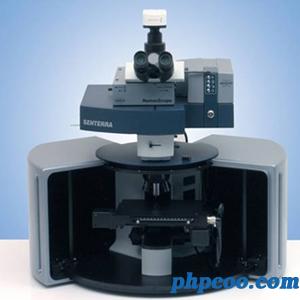

  • 名称 :拉曼光学平台
  • 编号 : SENTERRA
  • 分类 : 仪器设备
  • 日期 : 2015-07-23

详细介绍

1、构成

主系统由激光共聚焦显微镜和拉曼系统组成,集成了显微镜微区分析组件,包括:实时自动校准、荧光扣除、自动扫描系统。系统采用532 nm激光作光源,光谱范围为3500 ~ 80 cm-1,适用于绝大多数固体(粉末、体块)、液体等材料的测试和分析。

2、工作条件

湿度≤ 80 %

温度15 - 30

电源220 V +/- 10%50 Hz

3、拉曼光谱仪技术参数

3.1 高度自动化:不同激发波长转换时,能根据激发波长自动优化、配置相应的激光器、光栅、滤光器,计算机控制自动转换,精确定位,无需任何人为干预。

3.2 光谱范围:3500 ~ 80 cm-1

3.3 高灵敏度:单晶硅三阶峰的信噪比优于10:1,可观察到四阶峰。

3.4 分辨率:≤ 2 cm-1,波数精度:< 0.1 cm-1

3.6 稳定性:< 0.07 cm-1 RMS

3.7 激光器:532 nm 激光器,功率 20 mW

3.8 光栅:配备高精度光栅 400 L/mm1200 L/mm1800 L/mm;能根据激发波长优化配置相应的光栅,并通过软件实现自动转换,无需光路校准。

3.9 检测器:高灵敏度CCD探测器,高品质大靶面,半导体制冷(≤ -70°C1024×256象元, 暗噪声≤0.002e-/pix sec

3.10 激光保护罩:符合一级激光保护要求,实验室无需暗室条件。

3.11 实时自动校准功能:采用SURE_CALTM连续自动校准技术,使用氖激光自动校正拉曼信号强度及中心频率,消除不同波长信号的响应差异及中心频率漂移造成的光谱位移。

3.12 自动扣除荧光背景功能:采用荧光自动扣除技术,拉曼光谱采集过程中自动扣除荧光背景,无需人工处理,避免了人工扣除对拉曼谱线带来的偏差,适合所有的激发波长。

4、共聚焦显微镜系统技术参数

4.1 共聚焦、高稳定性研究级显微镜:采用针孔式真共焦技术。

4.2物镜:205010050倍长焦物镜。

4.3目镜:三目光学系统,包括10倍双筒目镜和高分辨率摄像机。

4.4空间分辨率:优于1微米。

4.5光轴方向纵向分辨率:优于2微米。

4.6配置双光阑:采用狭缝和针孔的组合光阑,计算机控制。1) 狭缝光阑可提供更大光通量,提高测量灵敏度;2) 针孔光阑可实现共聚焦和深度测量

4.7暗场观察照明功能。
